站点地图

1、概述

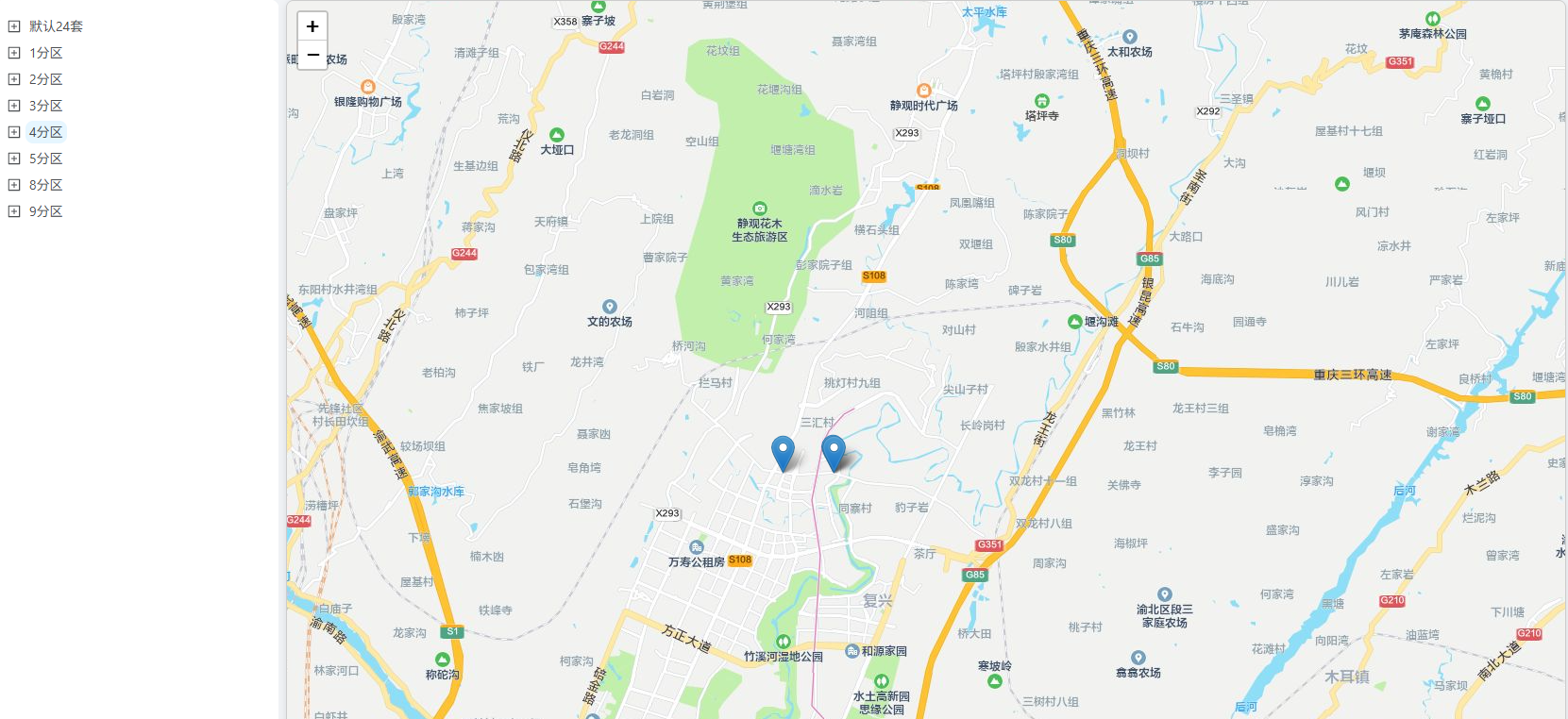

站点地图是站点管理模块的重要可视化组件，基于站点设备的经纬度信息，在电子地图上直观展示所有设备的地理位置分布。通过颜色区分设备状态（蓝色表示在线，红色表示离线），并支持点击标记查看实时数据（如实际液位、上报时间等），极大提升了运维效率与监控直观性。

同时，左侧导航栏提供区域层级列表，支持逐级展开/收起，实现对特定区域或设备的快速筛选与定位，满足多场景下的精细化管理需求。

2、功能特性

2.1 地图展示

• 所有“站点设备”均以地图标记点形式展示，位置由【系统总览-站点管理】中站点设备填写的 纬度 和 经度 决定。
• 标记点颜色代表设备当前状态：
  • 🔵 蓝色：设备处于在线状态，可正常采集并上报数据
  • 🔴 红色：设备处于离线状态，无法获取实时数据(设备超过24小时无上报数据视为离线)
• 每个标记点包含设备名称，点击后弹出详细信息面板。

2.2 信息面板（点击标记点）

点击任意标记点后，将弹出信息卡片，展示该站点的详细信息：

配置项	说明
站点名称	设备所属站点的名称，便于识别
站点区域	所属的上级区域名称
站点编号	唯一标识符，用于系统内部识别
设备编号	【站点管理】中对应设备的唯一编号
设备坐标	【站点管理】中经纬度坐标（格式：经度,纬度）
设备地址	【站点管理】中填写的安装位置描述
上报时间	最近一次数据上传的时间
实际液位	实时采集到的水位值（单位：米），支持动态刷新

3、左侧区域列表控制

左侧导航栏列出了所有已配置的 站点区域（即“站点类型”为“站点区域”的节点），支持以下操作：

3.1 展开/收起区域

• 点击区域前的 □ 图标可展开或收起该区域下的子设备或子区域。
• 默认情况下，所有区域均处于折叠状态。

3.2 选择/取消区域展示

• 单击选中某个站点区域，仅在地图上显示该区域内的设备。
• 单击选中某个站点设备，仅在地图上显示该设备。
• 再次点击同一区域或设备，则取消选中，恢复显示全部设备。
• 默认展示所有设备，无任何过滤条件。

✅ 使用建议：
当需关注某一区域（如“1分区”）时，点击对应项即可聚焦该区域设备，避免地图过载。

4、注意事项

• 请确保在【系统总览-站点管理】中正确填写 纬度 和 经度，否则设备将无法在地图上显示。
